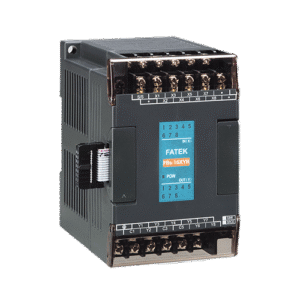

ماژول توسعه ورودی/خروجی دیجیتال FBs-16XYR فتک

توضیحات

نقد و بررسی تخصصی

ماژول FBs-16XYR یک ماژول متعادل برای گسترش متمرکز ورودی و خروجی‌های دیجیتال رله‌ای در سری FBs فتک است. عدد ۱۶ به مجموع تعداد I/Oها (۸ ورودی + ۸ خروجی) اشاره دارد.

1. ورودی‌های دیجیتال (۸X): هشت کانال ورودی ۲۴VDC، امکان اتصال سنسورها، لیمیت سوییچ‌ها، و شستی‌های کنترل را فراهم می‌کند. این ورودی‌ها دارای ایزولاسیون فوتوکوپلر هستند و معمولاً از نوع Sink/Source (NPN/PNP) قابل تنظیم برای سازگاری با انواع سنسورهای صنعتی هستند.

2. خروجی‌های دیجیتال رله‌ای (۸YR): هشت کانال خروجی از نوع رله‌ای (Relay) با قابلیت سوئیچینگ جریان تا ۲ آمپر در هر کانال. ویژگی کلیدی خروجی‌های رله‌ای، توانایی آن‌ها در سوئیچ کردن مستقیم بارهای AC (مانند ۲۲۰V) و بارهای DC (مانند ۲۴V) با جریان‌های بالاتر است.

ماژول FBs-16XYR برای کاربردهایی که نیاز به یک ترکیب ساده و قوی از ورودی/خروجی دارند و سرعت سوئیچینگ بالا مورد نیاز نیست (مثل کنترل کنتاکتورها و شیرهای برقی معمولی)، ایده‌آل است. این ماژول با ادغام هر دو قابلیت در یک واحد، فضای کمتری را در تابلوی کنترل اشغال می‌کند.

مزایا

• I/O ترکیبی و متعادل: ۸ ورودی و ۸ خروجی در یک ماژول، بهینه‌سازی فضای تابلو.

• توانایی سوئیچینگ AC/DC: کنترل مستقیم بارهای AC تا ۲۵۰V و DC تا ۳۰V.

• جریان قابل قبول: خروجی‌های رله‌ای با توانایی سوئیچینگ جریان تا ۲ آمپر در هر کانال.

• ایزولاسیون مکانیکی: ایزولاسیون کامل و مطمئن بین مدار PLC و بارهای پرقدرت خارجی.

• اقتصادی: راهکاری مقرون به صرفه برای اضافه کردن تعداد متناسبی از I/O به سیستم.

  ویژگی	مقدار
  مدل	FBs-16XYR
  برند	فتک (FATEK)
  سری PLC مرتبط	FBs (سری پرقدرت)
  نوع ماژول	ترکیبی ورودی/خروجی دیجیتال (DI/DO)
  تعداد کل I/O	۱۶ نقطه (۸ ورودی + ۸ خروجی)
  تعداد کانال ورودی (X)	۸ کانال (۲۴ VDC)
  تعداد کانال خروجی (Y)	۸ کانال
  نوع خروجی	رله‌ای (Relay – R) (کنتاکت مکانیکی)
  ولتاژ ورودی/خروجی	۲۴ VDC (ورودی) / ۲۵۰ VAC یا ۳۰ VDC (خروجی)
  جریان خروجی	۲ آمپر در هر کانال
  سرعت سوئیچینگ	پایین (محدود به زمان عملکرد مکانیکی رله)
  ایزولاسیون	فوتوکوپلر (ورودی) و مکانیکی (خروجی)
  هدف اصلی	گسترش متعادل ورودی/خروجی در سیستم‌های متوسط
  روش اتصال	باس داخلی به CPU اصلی سری FBs

  ---

  کاربردها



  • کنترل فرآیندهای ON/OFF عمومی: کنترل شیرهای برقی، چراغ‌های سیگنال و آلارم‌ها.

  • فرمان به کنتاکتورها: فعال‌سازی بوبین کنتاکتورهای موتورها و پمپ‌ها.

  • سیستم‌های گرمایش و تهویه: کنترل المنت‌های حرارتی یا فن‌ها.

  • ماشین‌آلات با سیکل‌های کاری متوسط: کاربردهایی که فرکانس سوئیچینگ در آن‌ها پایین است.

  ---

  سوالات متداول تخصصی



  ۱. چرا نباید از FBs-16XYR برای کاربردهای پالس (PWM) استفاده کرد؟

  خروجی‌های رله‌ای به دلیل ماهیت مکانیکی کنتاکت‌ها، زمان پاسخ‌دهی طولانی‌تری دارند و طول عمر آن‌ها بر اساس تعداد سوئیچینگ محدود است. استفاده از آن‌ها برای پالس‌های فرکانس بالا منجر به فرسایش سریع کنتاکت‌ها و خرابی ماژول می‌شود.

  ۲. اگر جریان بار من بیش از ۲ آمپر باشد، چه باید بکنم؟

  در این صورت، خروجی ماژول FBs-16XYR باید برای فرمان دادن به یک کنتاکتور یا رله واسط (Interposing Relay) خارجی استفاده شود. کنتاکتور یا رله واسط، جریان بالا را سوئیچ می‌کند و ماژول PLC فقط جریان کم بوبین رله واسط را تأمین می‌کند.

  ۳. آیا می‌توانم به ورودی‌های این ماژول سنسور دو سیمه وصل کنم؟

  سنسورهای دو سیمه (Two-Wire Sensors) نیاز به عبور جریان از طریق ورودی PLC برای تشخیص وضعیت دارند. اگرچه معمولاً امکان‌پذیر است، اما بهتر است PLCهای سری FBs با سنسورهای سه‌سیمه استاندارد (NPN یا PNP) سیم‌بندی شوند تا عملکرد بهینه تضمین شود.

  ۴. در مقایسه با ماژول‌های فقط ورودی (مانند FBs-16X)، FBs-16XYR چه مزیتی دارد؟

  مزیت اصلی در تراکم و تعادل است. اگر پروژه شما به طور متناسب به ورودی و خروجی نیاز داشته باشد، این ماژول از نظر تعداد اسلات اشغال‌شده روی ریل و هزینه نهایی بهینه‌تر عمل می‌کند تا استفاده از دو ماژول جداگانه (یک ماژول ورودی و یک ماژول خروجی).

  ---

  جمع‌بندی



  ماژول FBs-16XYR فتک یک توسعه‌دهنده متوازن برای PLCهای سری FBs است. با ترکیب ۸ ورودی ۲۴VDC و ۸ خروجی رله‌ای ۲ آمپری با قابلیت سوئیچینگ AC/DC، این ماژول یک راهکار عملی و مطمئن برای افزایش نقاط کنترل در سیستم‌های اتوماسیون با نیازهای عمومی ON/OFF و جریان متوسط محسوب می‌شود.
